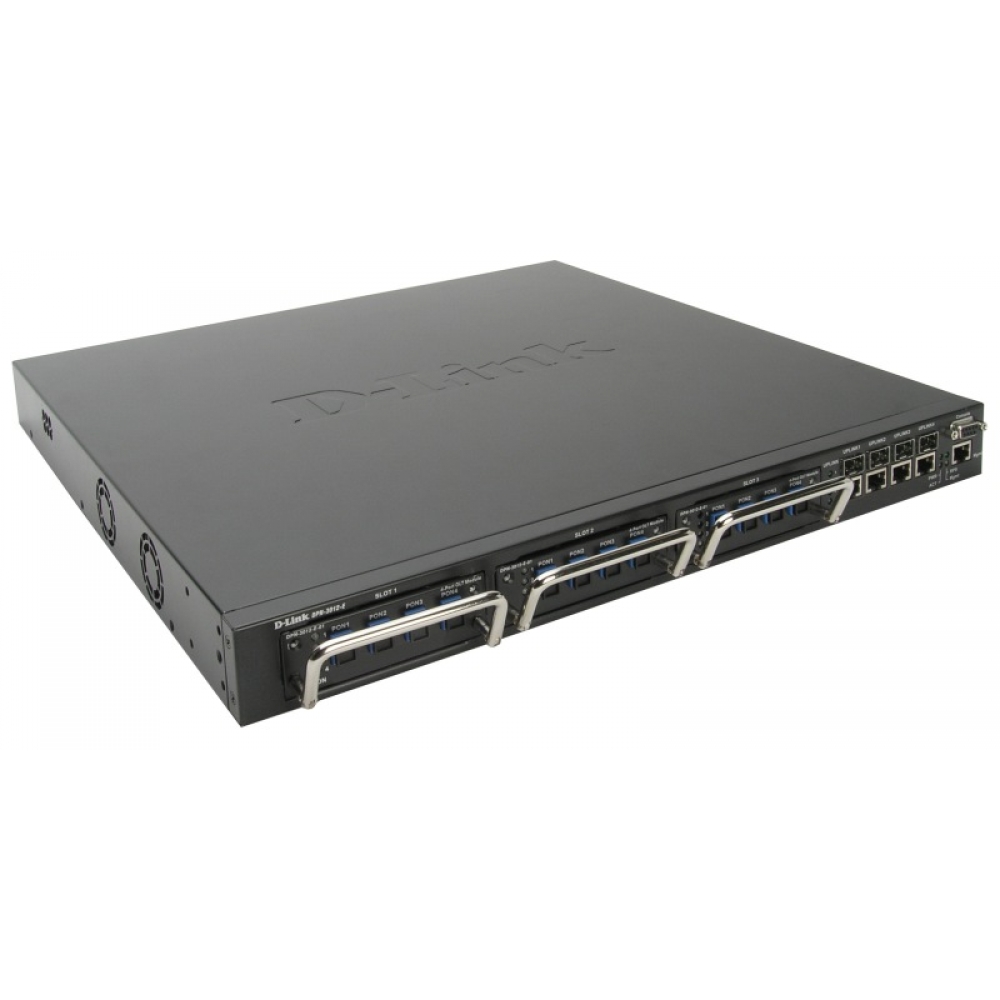

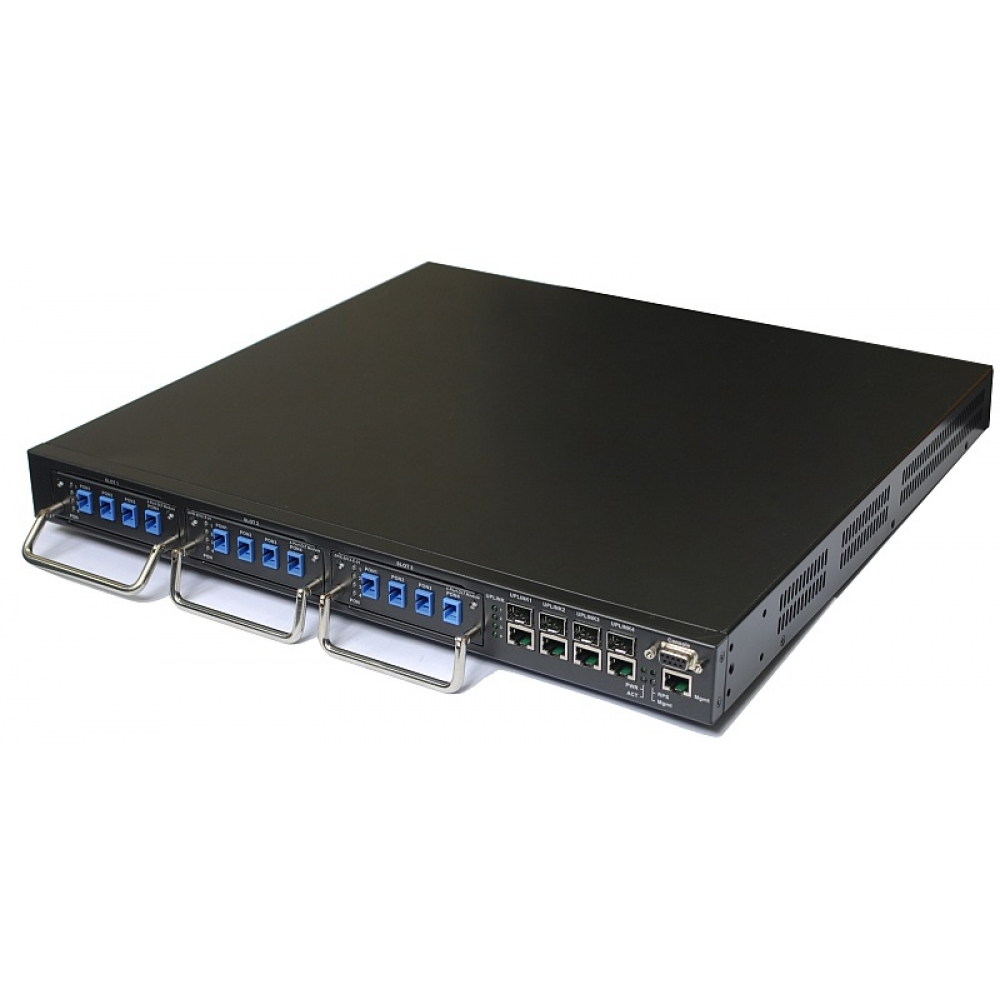

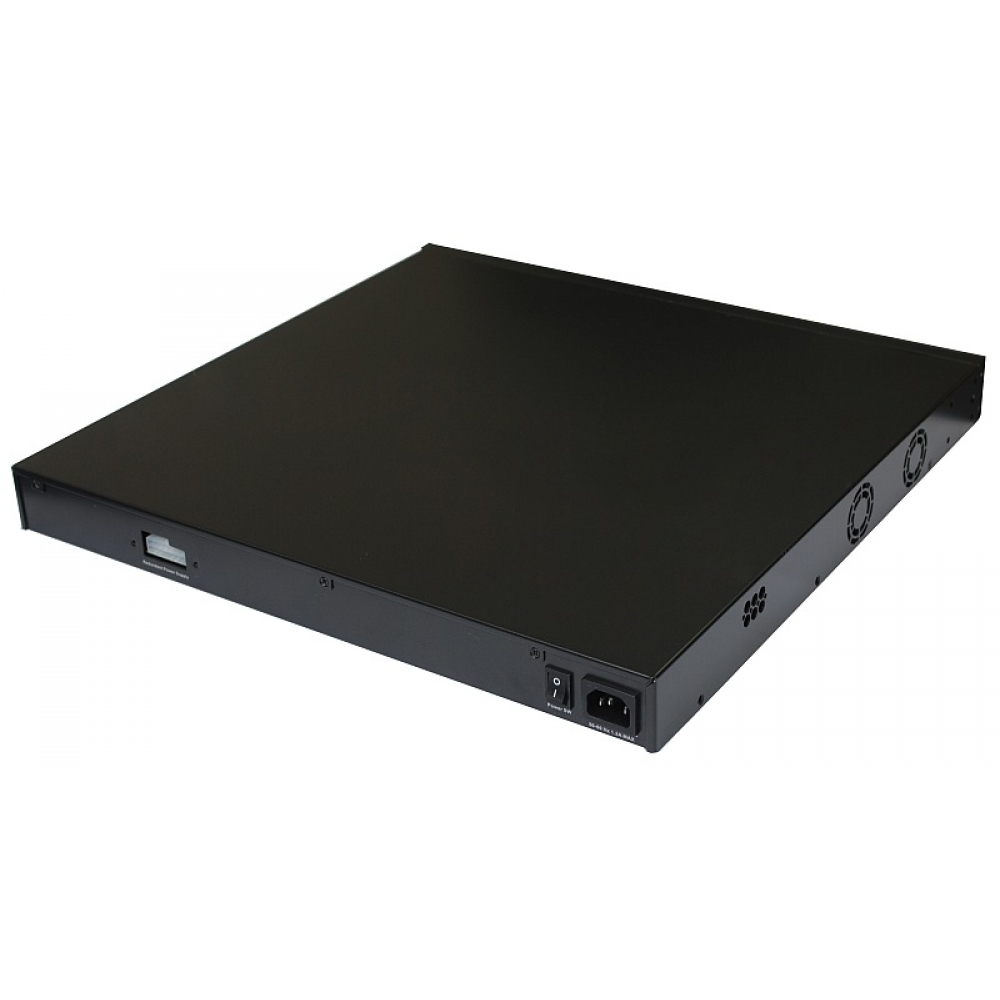

D-Link DPN-3012-E

Описание

Коммутатор GE-PON (Gigabit Ethernet Passive Optical Network) OLT (Optical Line Terminal) уровня 2 D-Link DPN-3012-E является важной составляющей сетевой архитектуры GE-PON и обеспечивает поддержку сервисов данных на скорости до 1,25Гбит/с. Автономный управляемый коммутатор уровня 2 DPN-3012-E OLT оснащен 3 открытыми слотами для установки модулей GE-PON OLT и 4 комбо-портами uplink 10/100/1000BASE-T/SFP. Каждый порт OLT обеспечивает передачу данных в соответствии со стандартом IEEE 802.3ah максимально для 32 устройств Optical Network Units (ONU). Таким образом, к одному устройству DPN-3012-E можно подключить до 384 ONU. DPN-3012-E идеально подходит для реализации высокопроизводительных комплексных бизнес-решений на базе сервисов FTTX, в том числе приложения fiber-to-the-home (FTTH), fiber-to-the-node (FTTN) и fiber-to-the-building (FTTB). Используя оптический интерфейс «точка-многоточка» Ethernet, DPN-3012-E обеспечивает широкую полосу пропускания, не требуя существенных финансовых вложений. DPN-3012-E является экономичным способом реализации сервисов, чувствительных к полосе пропускания, включая высокоскоростной Интернет-доступ, потоковое видео и фильмы по запросу (MOD).

Модульная архитектура
Коммутатор DPN-3012-E OLT обеспечивает высокую плотность как оптических, так и медных подключений в едином шасси. Благодаря высокой плотности портов и модульной архитектуре, DPN-3012-E обеспечивает гибкость настройки и масштабируемое расширение числа портов. В результате провайдеры могут добавлять модули OLT постепенно в зависимости от потребности в расширении. Т.е. сначала достаточно установить хотя бы один модуль OLT с 4 портами PON,  а затем добавлять модули OLT по мере расширения количества абонентов. Кроме того, архитектура «точка-многоточка» позволяет существенно минимизировать оборудование в центральном офисе по сравнению с архитектурой «точка-точка».

Модули OLT
Коммутатор DPN-3012-E OLT оснащен тремя слотами для установки трех модулей ONU, каждый их которых оборудован 4 портами GE-PON. В свою очередь, каждый порт обеспечивает подключение до 32 ONU через пассивный оптический сплиттер.

Обеспечение требуемой полосы пропускания
DPN-3012-E обеспечивает поддержку приложений, чувствительных к полосе пропускания, включая телевидение высокой четкости (HDTV), фильмы по запросу (MOD) и Voice-over-IP (VOIP). Устройство поддерживает полосу пропускания 1,25Гбит/с как для восходящего, так и для нисходящего потока, обеспечивая двунаправленную полосу пропускания 40Мбит/с для каждого из 32 абонентов, подключенных с использованием оптического сплиттера. Эта эффективная по стоимости технология обеспечивает надежную и масштабируемую архитектуру Ethernet и идеально подходит для реализации сервисов Triple-play. Кроме того, устройство обеспечивает простое управление и обслуживание.

Работа на дальних расстояниях
Коммутатор DPN-3012-E использует топологию сети «точка - многоточка», которая работает с применением нескольких длин волн для двустороннего обмена данными. Устройство обеспечивает скорость передачи данных до 1,25Гбит/с для одномодового волокна (SMF) до 20км, что невозможно реализовать с использованием стандартных медных кабелей. Одномодовые оптические кабели также подходят для  передачи световых импульсов на большие расстояния, обеспечивая большую полосу пропускания, чем многомодовые. DPN-3012-E позволяет подключить до 384 ONU.

Продуктовая линейка GE-PON D-Link
Продуктовая линейка D-Link включает различные продукты GE-PON, в том числе коммутатор GE-PON DPN-3012-E, а также устройства ONU с одним или несколькими портами. Серии ONU DPN-301 (DPN-301/L/T) и DPN-304 (DPN-304/L/T) поддерживают дальность передачи до 10км или 20км. DPN-301/T, DPN-304/T обеспечивают дальность передачи по оптическому кабелю до 10км, в то время как DPN-301L, DPN-304L – до 20км.  DPN-301T также поддерживает подключение CATV.

Экономичные решения
Решения на основе оптики постоянно набирают популярность, и технология GE-PON уже зарекомендовала себя как эффективная по стоимости сетевая архитектура. DPN-3012-E обеспечивает несколько экономических преимуществ. Устройство обеспечивает бесшовное подключение для любых IP-коммуникаций, предоставляя сеть L2, которая использует протокол IP для передачи данных, голоса и видео. Поскольку устройства Ethernet используются повсеместно, внедрение технологии GE-PON является экономичным решением, которое может служить альтернативой привычному оборудованию доступа и позволяет упростить сетевую архитектуру.

DPN-3012-E также обеспечивает экономию на оптической инфраструктуре путем сокращения числа оптических волокон. К DPN-3012-E, располагающемуся в центральном офисе провайдера, подключаются ONU(Optical Network Units) в рамках сетевой архитектуры «точка-многоточка» с использованием оптических сплиттеров для подключения 32 абонентов по одному оптическому кабелю.

Характеристики

Порты управления
+ Консольный DB-9 RS-232
+ Консольный порт RJ-45

Порты Gigabit Ethernet uplink
+ 4 комбо-порта 1000Base-T/SFP
+ Соответствие IEEE802.3
+ Соответствие IEEE802.3u
+ Соответствие IEEE802.3z
+ Соответствие IEEE802.3ab
+ Поддержка полного дуплекса
+ Управление потоком 802.3x

Порты Downlink GE-PON OLT
+ 4/8/12 PON портов SC OLT
+ Соответствие IEEE802.3ah
+ Каждый PON порт поддерживает подключение до 32 ONU
+ Скорость до 1Гбит/с для нисходящего/восходящего потока
+ Одномодовый оптический кабель (SMF)
+ Длина волны восходящего потока (ONU - OLT): 1310нм
+ Длина волны восходящего потока (OLT- ONU): 1490нм
+ Бюджет оптической мощности: минимум 28dB
+ Дальность: до 20км

Управление кабельным соединением
Управление кабельным соединением на передней панели

Функции GE-PON
+ Auto Discovery/ Grant Allocation/ Ranging/ Report Handling: 802.3ah
+ Сообщения о нештатных ситуациях (режим Dying Gasp/ Осутствие соединения/ Отклонения температуры): 802.3ah
+ Информация OAM: 802.3ah
+ Управление нисходящей полосой пропускания на основе политики: 802.3ah
+ Управление восходящей полосой пропускания на основе DBA: 802.3ah
+ Удаленное управление ONU: Скорость канала/ включение /отключение канала
+ Удаленное обновление ПО ONU
+ Удаленная диагностика: Loop back/ Ping
+ Управление Peer to peer: управление доступом/ ограничение трафика
+ Блокировка порта для каждой ONU

QoS
+ 8 очередей на порт
+ Поддержка 802.1p
+ CoS на основе TOS
+ CoS DSCP
+ Настройка расписания

Функционал L2
+ 802.1Q VLAN: 4K VLAN
+ Double-tagging, обработка PON
+ L2 FDB (изучение адресов)
+ Статическое и динамическое агрегирование каналов IEEE802.3ad только для uplink-портов
+ Зеркалирование портов
+ IGMP snooping v1/v2 (режим non-query) (255 групп)
+ Multicast VLAN
+ 802.1D Spanning Tree только для портов uplink
+ 802.1W Rapid Spanning Tree только для портов uplink

Безопасность
+ MAC-аутентификация
+ Шифрование AES-128

Управление
+ Списки управления доступом ACL
+ Статистика производительности
+ Telnet: RFC854
+ SYSLOG: RFC3164, RFC3195
+ SNMP v1: RFC1157
+ SNMP v2c: RFC1901, RFC1908
+ CLI интерфейс
+ Поддержка Web
+ MIB / Trap
+ SNTP: RFC2030
+ RTC
+ TFTP-клиент: RFC783
+ Обновление ПО: TFTP
+ Загрузка конфигурационного файла: TFTP
+ Dual Runtimes
+ Dual Configuration
+ Поддержка управления in-band и out-of-band
+ D-Link’s D-View, SNMP Network Management System (опционально)

Совместимость
Поддерживаемые трансиверы SFP:
+ DEM-310GT (1000Base-LX, Single-mode, 10км)
+ DEM-311GT (1000ase-SX, Mutli-mode, 500м)
+ DEM-312GT2 (1000Base-SX, Multi-mode, 2км)
+ DEM-314GT (1000BASE-LH, Single-mode, 50км)
+ DEM-315GT (1000BASE-ZX, Single-mode, 80км)

Светодиодные индикаторы
+ Power
+ Status
+ RPS
+ Порт PON
+ Console
+ Порт Uplink LAN

Сертификаты

Заказ

DPN-3012-E Модульный коммутатор GEPON уровня 2 с 4 комбо-портами 1000Base-T/Mini GBIC (SFP) и 3 слотами для установки дополнительных модулей с поддержкой до 12 портов OLT

DPN-3012-E-01 Модуль с 4 портами OLT для DPN-3012-E¹
DPS-500 – Резервный источник питания 140Вт

Дополнительные SFP-трансиверы
DEM-310GT Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км,3.3В
DEM-311GT Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 550 м, 3.3В
DEM-312GT2 Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 2 км, 3.3В
DEM-314GT Трансивер SFP 1000BASE-LH, SMF, макс. расстояние до 50 км, 3.3В
DEM-315GT Трансивер SFP 1000BASE-ZX, SMF, макс. расстояние до 80 км, 3.3В

¹ Модули DPN-3012-E-01 в комплект поставки не включены, приобретаются отдельно.
